Kiedy koło pasowe z kilkoma średnicami ułatwia zmianę prędkości w maszynie

W warsztatach mechanicznych, zakładach produkcyjnych i ubojniach drobiu wiele maszyn musi pracować z różnymi prędkościami obrotowymi, aby dostosować się do obrabianego materiału czy specyfiki procesu. Przykładowo, wiercenie otworów o małej średnicy w miękkim metalu wymaga wysokich obrotów, podczas gdy obróbka twardej stali dużym wiertłem narzuca ich znaczne ograniczenie. Możliwość zmiany prędkości bez demontażu całego układu napędowego oszczędza czas i minimalizuje kosztowne przestoje. Tradycyjnym, ale wciąż niezawodnym rozwiązaniem tego problemu są koła pasowe wielostopniowe, które pozwalają na skokową regulację obrotów przez proste, ręczne przesunięcie pasa napędowego.

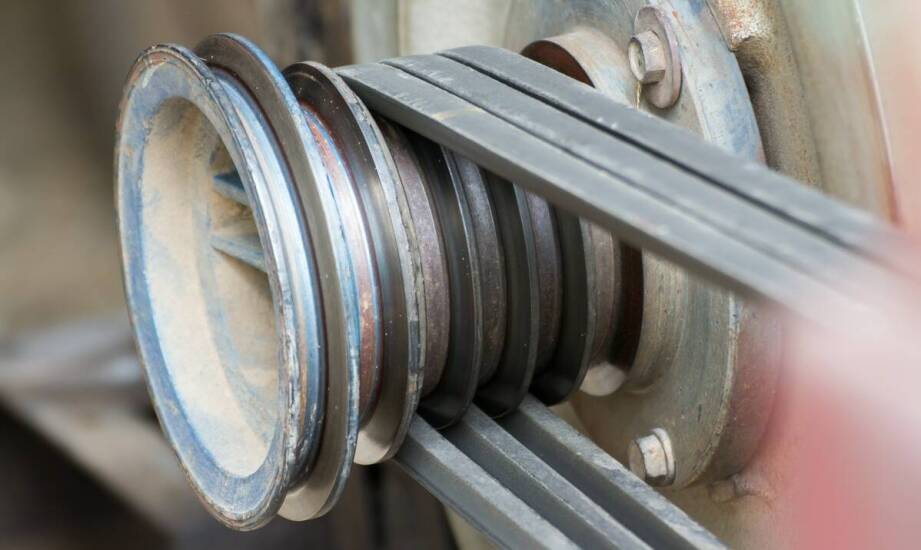

Zasada działania kół pasowych wielostopniowych

Koła pasowe stopniowe to monolityczne elementy, które składają się z kilku koncentrycznych rowków o wzrastających średnicach, osadzonych na wspólnej piaście. Sekret ich działania tkwi w prostej zależności mechanicznej. Przesunięcie pasa napędowego na stopień o większej średnicy na kole napędzanym powoduje zmniejszenie jego prędkości obrotowej. Dzieje się tak, ponieważ przy stałej prędkości silnika pas musi pokonać dłuższą drogę po obwodzie większego koła, co skutkuje mniejszą liczbą obrotów na minutę. Zmiana jest skokowa, co oznacza, że operator ma do dyspozycji kilka stałych, precyzyjnie zdefiniowanych przełożeń, a nie płynny zakres regulacji.

Taka konstrukcja doskonale sprawdza się w klasycznych maszynach warsztatowych, takich jak wiertarki kolumnowe, tokarki czy proste frezarki. Brak potrzeby stosowania rozbudowanej i wrażliwej na warunki pracy automatyki sterującej czyni ją idealnym rozwiązaniem dla niezawodnych obrabiarek. Operator może manualnie i błyskawicznie dostosować prędkość do konkretnego zadania – wyższą do obróbki wykańczającej aluminium, niższą do gwintowania w stali nierdzewnej. Prostota tego mechanizmu przekłada się na jego trwałość, niskie koszty eksploatacji i łatwość serwisowania.

Montaż i współpraca z pasem w napędach wielozakresowych

Skuteczność napędu opartego na kołach wielostopniowych zależy od harmonijnej współpracy wszystkich jego komponentów. Pas napędowy, najczęściej klinowy, musi być idealnie dopasowany do geometrii rowków. Jego zadaniem jest nie tylko przenoszenie momentu obrotowego, ale również zapewnienie stabilnej pracy bez poślizgu, co jest możliwe dzięki odpowiedniemu napięciu i sile tarcia na bocznych ściankach rowka. Kompletowanie układu z różnych źródeł bywa ryzykowne, dlatego warto polegać na dostawcach oferujących kompleksowe rozwiązania. Firmy takie jak TWP z Raciborza dostarczają zarówno pasy zębate i klinowe, jak i kompatybilne koła pasowe wielostopniowe, co gwarantuje pełną zgodność i optymalną wydajność całego systemu.

Prawidłowy montaż jest fundamentem długiej i bezawaryjnej pracy przekładni pasowej. Kluczowa jest współosiowość wałów silnika i maszyny, która zapobiega nierównomiernemu zużyciu pasa i nadmiernym obciążeniom łożysk. Nawet niewielkie odchylenie może powodować wibracje, hałas i próbę "schodzenia" pasa z koła. Równie istotne jest prawidłowe napięcie pasa, które najczęściej ustawia się na ugięcie rzędu 1,5–2% odległości między osiami kół. Zbyt luźny pas będzie się ślizgał pod obciążeniem, co prowadzi do utraty mocy i przegrzewania. Z kolei zbyt mocne napięcie generuje ogromne siły działające na wały i łożyska, drastycznie skracając ich żywotność.

Koła pasowe wielostopniowe to doskonały wybór, gdy maszyna wymaga prostej, manualnej zmiany kilku zdefiniowanych prędkości, a priorytetem jest niezawodność i niski koszt. Rozwiązują potrzebę elastyczności operacyjnej bez inwestowania w złożoną automatykę. Jednak w sytuacjach, gdy konieczna jest płynna, bezstopniowa regulacja obrotów lub przenoszone są bardzo duże moce, skuteczniejszymi alternatywami mogą okazać się napędy z przemiennikami częstotliwości (falownikami) lub zaawansowane przekładnie zębate.
